| 90° | -45° | +45° | +60° | |
![]() | 400 | 290 | 300 | 200 |
![]() | 400 | 250 | 300 | 200 |
![]() | 460 x 300 | 300 x 170 | 300 x 200 | 200 x 200 |
| Главен мотор | 400 V, 50 Hz, 3 kW |
| Мотор на пумпата | 400 V, 50 Hz, 0,12 kW |
| Хидрауличен мотор | 400 V, 50 Hz, 0,55 kW |
| Брзина на пилата | 15-90 m/min. |
| Работна висина | 795 mm |
| Резервар за хидраулично масло | cca 26 l (ISO 6743/4-HM, DIN 51 524 část 2-HLP) |
| Резервар за разладна течност | cca 35 l |
| Димензија на машината | Dimension drawing |
| Тежина на машината | 1225 kg |
Tags:
Non-returnable
1,087,000MKD
Детали за продуктот
Детали за продуктот
Детали за продуктот

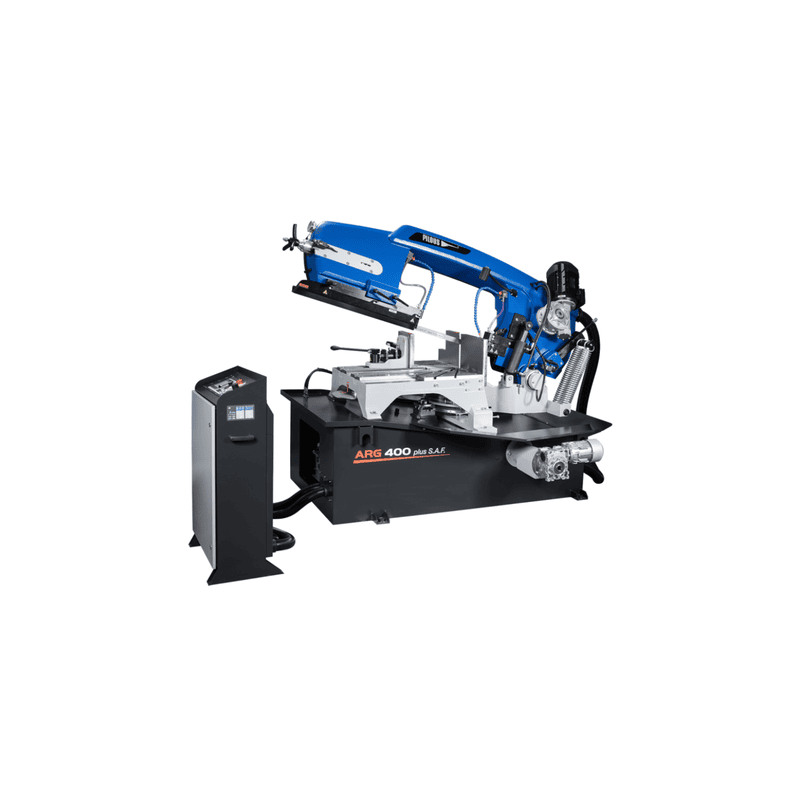

Исклучително робусна конструкција на целата машина. Рачката на лентата за пила изработена од сиво леано железо во оваа големина на лентата за пили е сосема исклучителна. Обезбедува висока точност на сечење и долг век на траење на машината. Целосно масивна конструкција на машината е дизајнирана првенствено за индустриско сечење на целосни материјали дури и во најтешки услови. Благодарение на опсегот на агли на сечење од 60° надесно и 45° налево, лентата за пила е погодна за универзална употреба во сите производствени погони. Лентата за пила со големина од 34 x 1,1 mm обезбедува прецизно сечење на големи пресеци. Лентата се произведува во многу верзии и овозможува сечење на широк спектар на материјали, вклучувајќи не'рѓосувачки челик или челик за алати.
Лесни интуитивни контроли преку екран на допир на централна контролна табла. Дисплејот, исто така, ја прикажува потребната висина на кревање на рачката на лентата за пила во зависност од пресекот на материјалот што треба да се сече. Покрај тоа, ви овозможува да го следите бројот на исечени работни парчиња во тековните поставки и дијагностика на машината (PLC влезови и излези, историја на грешки). За време на сечењето, дисплејот ја прикажува брзината на лентата за пила, оптоварувањето на главниот мотор и сите потенцијални пораки за грешка. Дисплејот, исто така, ги прикажува поставките за аголот на сечење. Специјални додатоци.
Кога ќе се префрлите во рачен режим, можете да ги контролирате сите функции одделно. Машината е опремена со високо-перформансна индустриска хидраулична единица која овозможува поставување на контактниот притисок на менгемето. Сето ова, во врска со хидраулички контролираното внесување на лентата за пила во сечењето, значително ја зголемува ефикасноста на сечење, особено во поголеми серии и сечење на целосни и висококвалитетни материјали. Притискањето на еден прекинувач ќе изврши комплетен циклус на сечење - стегање на материјалот, стартување на лентата и системот за ладење, сечење, запирање на лентата и ладењето, подигнување на раката во оригиналната прилагодлива положба и откопчување на менгемето. Максималната ефикасност на сечење се одржува и благодарение на можноста за поставување на оптимална брзина на лентата за пила со фреквентен конвертор во опсег помеѓу 15 и 90 m/min., што значително придонесува за точноста на сечењето и работниот век на лентите за пила.
За да се постигне максимална цврстина на целиот систем и точност на сечење, раката на лентата за пила е прикачена на цврста ротирачка плоча од сиво леано железо од двете страни во масивни „куќи“ опремени со претходно напрегнати конусни валчести лежишта.
Масивната основа на машината и исклучително робусниот менгеме од сиво леано железо со голема површина за товарење на материјалот. Основата на машината е по дифолт опремена со отстранлив сад за струготини или со дополнителен транспортер за струготини.
Системот е монтиран на конусни валчести лежишта за да се олесни најлесната можна ротација на раката за време на аголното сечење.

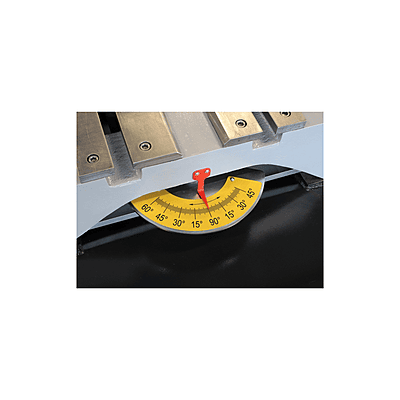

Едноставно заклучување и прилагодување на потребниот агол на сечење на скалата на аголот или, како дополнителни додатоци, дигитално следење на екран на допир.
Тркалата со голем дијаметар и прецизното тристрано водење од тврд метал обезбедуваат долг работен век на лентата и точност на сечење.
Пренамената на лежиштата на тркалата, системот за затегнување на тркалата и сите ротирачки делови обезбедуваат долг работен век на машината.
Безшумниот и без одржување погон на лентата е обезбеден од индустриски електричен мотор со менувач со црв.
Машината е поврзана со комплетен систем за ладење со високо-ефикасна пумпа и можност за регулирање на протокот на двете водилки независно и на дополнителен прилагодлив излез. Резервоарот за течноста за ладење со пумпа е поставен во основата на машината.
Машината ја проверува правилната затегнатост или кинење на лентата за пила. Ако лентата за пила се кине, машината автоматски се исклучува.
Лесна контрола преку ергономски поставени контроли (електрични и хидраулични) на основата на машината.
Екранот на допир, PLC и фреквентниот инвертер се обезбедени од Schneider Electric.
